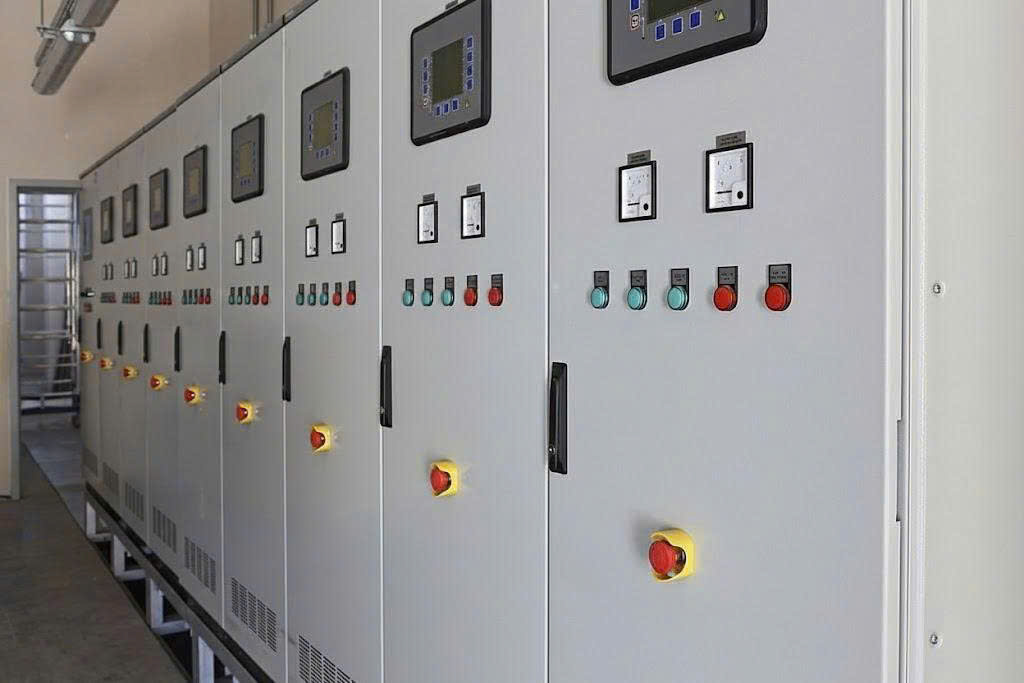

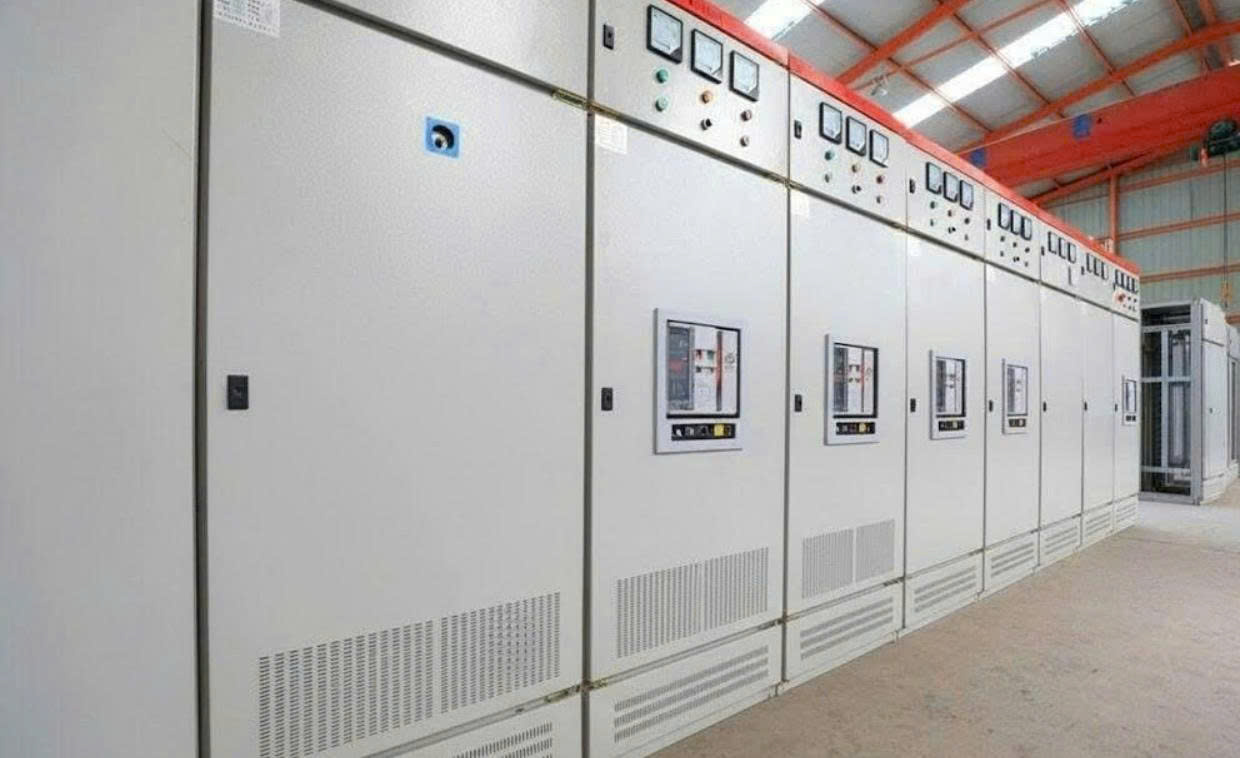

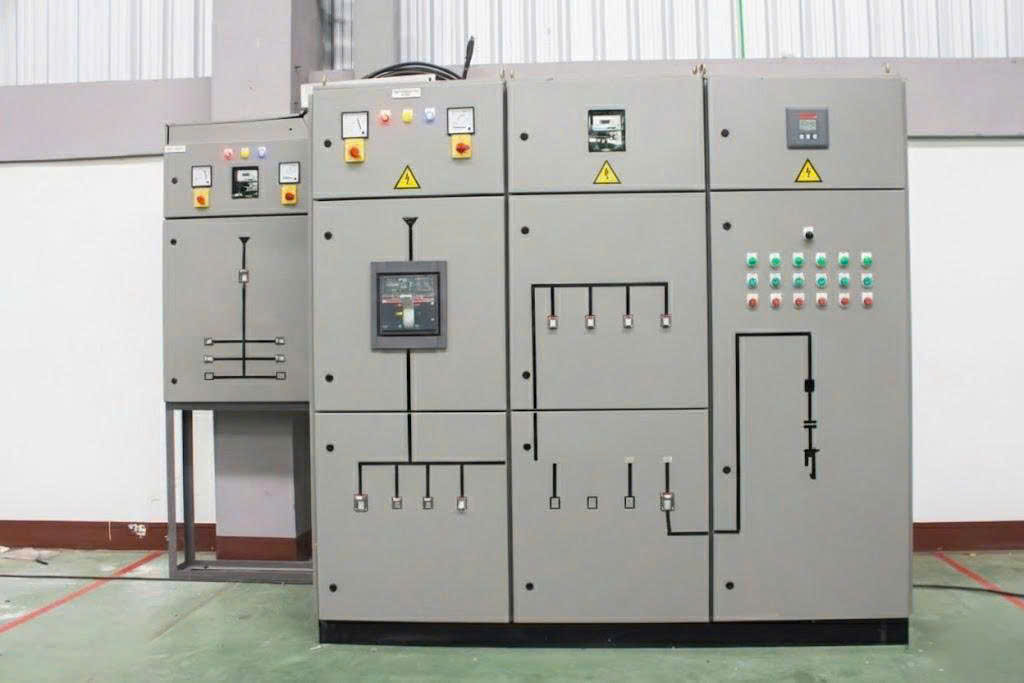

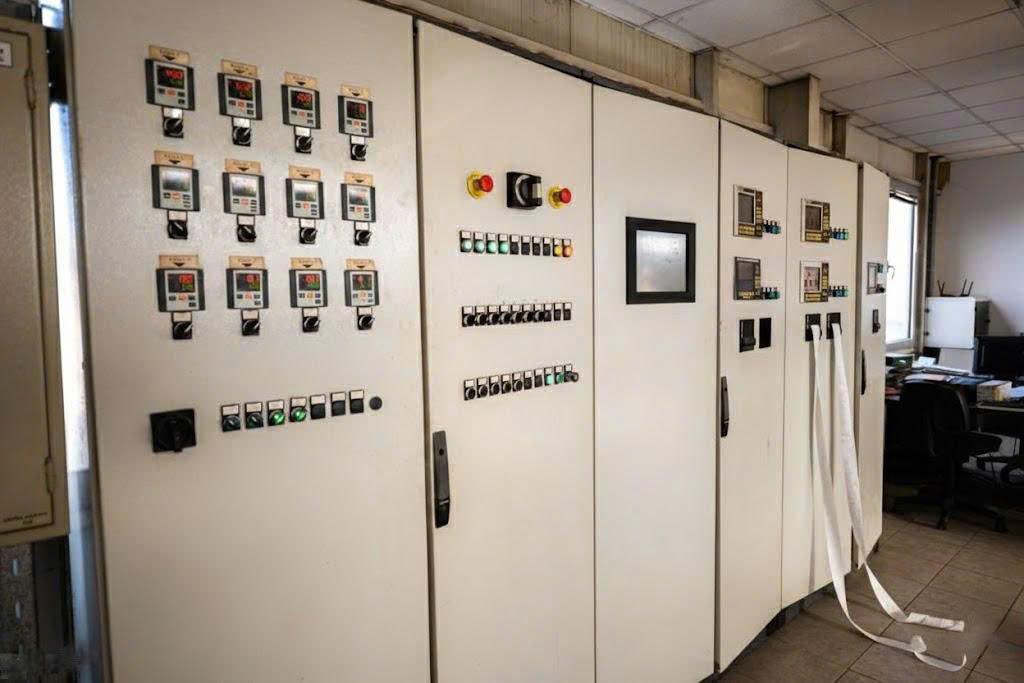

Tủ điện phân phối tổng MSB
Cấu tạo tủ điện MSB gồm 2 phần là vỏ tủ và các thiết bị điện đi kèm. Vỏ tủ MSB thông thường được sản xuất từ các tấm tôn sơn tĩnh điện hoặc thép mạ kẽm sơn tĩnh điện. Tủ có kích thước (form) đa dạng, hình hộp chữ nhật đứng. Form tủ tổng MSB sử dụng phổ biến cho nhà máy hay tòa nhà lớn là form 3B.
Tiêu chuẩn áp dụng
Tủ điện MSB được thiết kế, chế tạo và thử nghiệm theo các tiêu chuẩn quốc tế: IEC 61439 – IEC 60529 – IEC 60947
Thông số kỹ thuật điện
| Thông số | Giá trị |
| Điện áp làm việc định mức (Ue) | 380 / 400 / 415 VAC |
| Điện áp cách điện định mức (Ui) | 690 – 1000 VAC |
| Tần số | 50 / 60 Hz |
| Dòng điện định mức (In) | 630A – 6300A |
| Dòng chịu ngắn mạch (Icw) | 35kA – 100kA / 1s |
| Dòng xung đỉnh (Ipk) | Lên đến 220kA |
| Điện áp mạch điều khiển | 24V / 110V / 220V |
| Hệ thống nối đất | TN-S / TN-C / TT |
| Cấp bảo vệ | IP31 – IP55 |
Khả năng phân phối điện công suất lớn
Tủ MSB có thể thiết kế với dòng điện từ 630A đến 6300A, đáp ứng nhu cầu phân phối điện cho các hệ thống điện công suất lớn.
Độ an toàn và độ tin cậy cao
Tủ được thiết kế theo tiêu chuẩn quốc tế, đảm bảo khả năng chịu dòng ngắn mạch cao, bảo vệ thiết bị và người vận hành.
Thiết kế linh hoạt, dễ mở rộng
Cấu trúc tủ dạng module giúp dễ dàng mở rộng thêm các ngăn phân phối khi hệ thống cần nâng cấp.
Tích hợp hệ thống bảo vệ hiện đại
Tủ có thể tích hợp nhiều thiết bị như:
- ACB tổng
- MCCB nhánh
- Relay bảo vệ
- Đồng hồ đo điện đa chức năng
- Thiết bị chống sét lan truyền
Dễ dàng vận hành và bảo trì
Thiết kế phân khoang rõ ràng giúp thuận tiện trong việc kiểm tra, vận hành và bảo trì hệ thống.
